LAN用雷防護製品【100B-T】※
※終息製品。後継製品はこちら → >>NPL-2001 >>NPL-2002
通信線からの雷サージ等の異常電圧から情報通信機器を防護します。
PWとの連結で商用電源からの雷サージ等の異常電圧から情報通信機器を防護できます。
特長
- 電源ユニットPWと組み合わせることにより通信線・商用電源からの雷サージ等の異常電圧から情報通信機器を防護できます。
- 100BASE-TX・1000BASE-T に対応
- 高耐力の避雷素子の採用による高信頼性設計。
- LANケーブルで接続が容易にでき、安価で経済的。
- 100B-Tは、PWに何段にも重ねて使用できます。
ラインナップ
| 型番 |
100B-T |
| 機能 |
最大連続使用電圧Uc |
DC60V |
| 電圧防護レベルUp |
500V以下・1kV/μs・対地間 |
| インパルス耐久性 |
カテゴリC2 |
| 伝送特性 |
カテゴリ5e |
ハードウェア仕様
- ポート構成
- RJ45ポート×2
- 外形寸法
- 約 84 mm（W）×30 mm（H）×60 mm（D）※突起部除く
- 質量
- 約70g
- 動作時環境
- -20℃～+60℃
35～85％（結露なきこと）
- RoHS指令準拠
- 準拠
- 主な付属品
- LANケーブル0.5m×1本

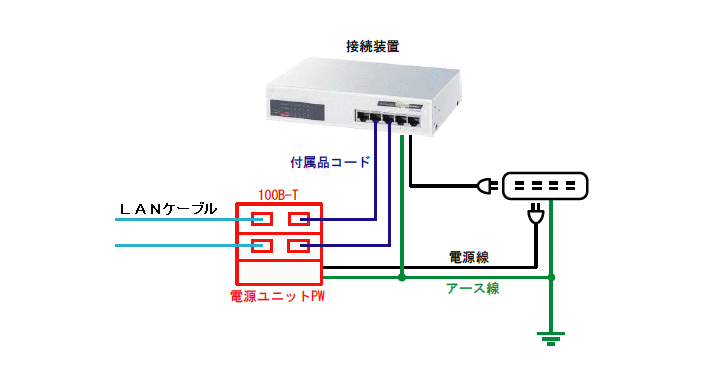

接続例
ギャラリー
PWとの接続例
